型號 |
PM-T0400-TR |
|
|
硬件接口參數 |
傳感器類型及規格 |
熱電阻（Pt100、Pt1000、JPt100、Ni100、Ni1000、LG-Ni1000、Cu50、Cu100、0~300Ω、0~3000Ω） |
|
傳感器接線 |
兩線制、三線制 |
|
|
通道數 |
4通道 |
|
|
分辨率 |
電壓：24位；溫度：0.1℃ / 0.1℉ |
|
|
精確度 |
Pt100、Pt1000、JPt100、Ni100、Ni1000、0~300Ω、0~3000Ω： ±0.1%在（25°C，77°F）范圍內滿刻度時 |
|
|
LG-Ni1000：±0.2%在（25°C，77°F）范圍內滿刻度時 |
||
|
Cu50：±4℃在（25°C，77°F）范圍內滿刻度時 |
||
|
Cu100：±2℃在（25°C，77°F）范圍內滿刻度時 |
||
|
響應時間 |
250ms、500ms、1000ms/4通道（可通過軟件配置） |
|
|
測量輸入范圍 |
Pt100：-180℃~800℃/-292℉~1472℉ Pt1000：-180℃~800℃/-292℉~1472℉ JPt100：-180℃~500℃/-292℉~932℉ Ni100：-80℃~170℃/-112℉~332℉ Ni1000：-80℃~170℃/-112℉~332℉ LG-Ni1000：-50℃~180℃/-58℉~356℉ Cu50：-50℃~150℃/-58℉~302℉ Cu100：-50℃~150℃/-58℉~302℉ |
|
|
診斷保護 |
斷線檢測、電源保護 |
|
|
顯示模式 |
攝氏度（℃）/華氏度（℉） |
|
|
端口保護 |
所有端口均有保護，可接入最高28.8V電壓不損壞 |
|
|
其它 |
電源接口 |
通過12PIN連接件提供，24V |
|
電源保護 |
過流保護，反接保護 |
|
|
IO端子 |
拔插式接線端子，間距3.5mm，黑橙色 |
|
|
指示燈 |
RUN（綠色）/ERR（紅色）兩個指示燈（RUN：運行狀態指示燈，通電后正常時為亮，發生故障為滅；ERR：為錯誤狀態指示燈，發生故障時亮） |
|
|
安裝方式 |
標準DIN導軌安裝 |
|
|
板尺寸 |
高100mm,寬23mm |
|
|
絲印 |
公司名“LEADSHINE”，產品名“PM-T0400-TR” |
|
|
認證要求 |
過CE認證 |
|

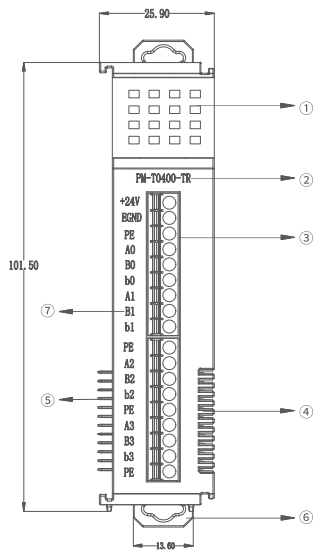

接口說明及安裝尺寸（單位：mm）

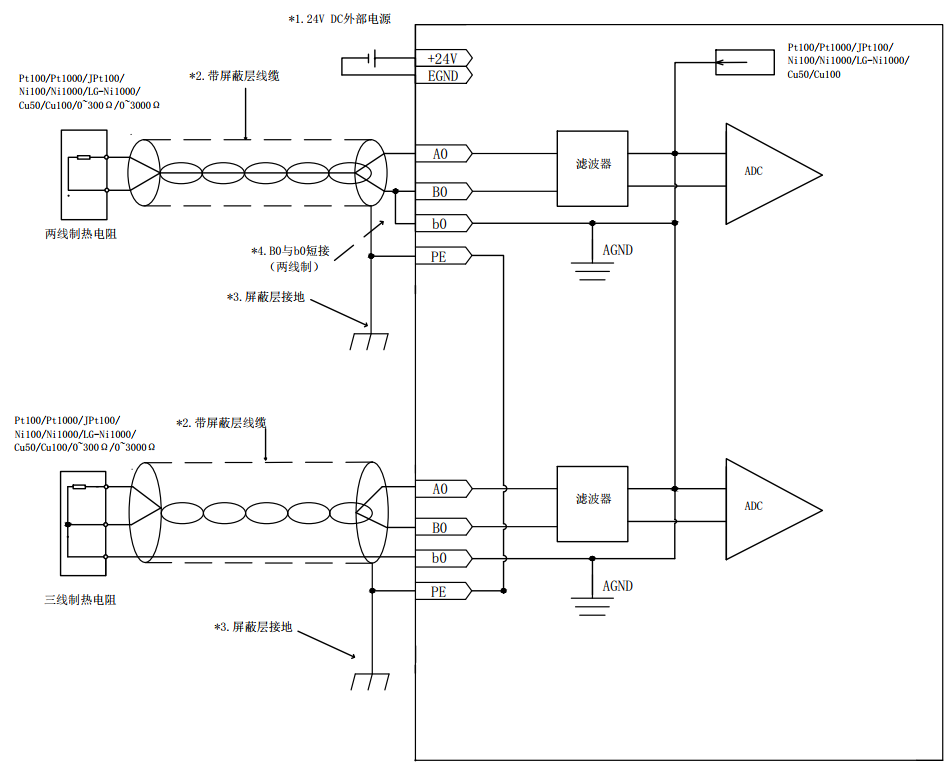

*1.外接直流24V電源；
*2.應使用帶屏蔽層導線；
*3.導線屏蔽層要接入模塊的PE端口；
*4.若采用兩線制的熱電阻，則B0與b0需要短接。
R2系列模塊必須配合耦合器R2EC使用。
