型號 |
PM-T0400-TC |
|
|
硬件接口參數 |
傳感器類型及規格 |
熱電偶（J型、K型、R型、S型、T型、E型、N型、B型）；±100mV 電壓輸入（誤差0.5%）（16位顯示-32000~32000） |
|
傳感器接線 |
兩線制 |
|
|
通道數 |
4通道 |
|
|
分辨率 |
電壓：24位；溫度：0.1℃ / 0.1℉ |
|
|
精確度 |
±0.1%+1°C（冷端補償）在（25°C，77°F）范圍內滿刻度時 ±0.3%+1°C（冷端補償）在(-20~60°C，-4~140°F）范圍內滿刻度時 |
|
|
靈敏度 |
0.1℃，0.1 ℉ |
|
|
響應時間 |
250ms、500ms、1000ms/4通道（可通過軟件配置） |
|
|
測量輸入范圍 |
J型：-80℃~1200℃/-112℉~2192℉ K型：-1000℃~1350℃/-148℉~2462℉ R型：0℃~1750℃/32℉~3182℉ S型：0℃~1750℃/32℉~3182℉ N型：-150℃~1300℃/-238℉~2372℉ B型：200℃~1800℃/392℉~3272℉ T型：-150℃~400℃/-238℉~752℉ E型：-150℃~980℃/-238℉~1796℉ -100mv~100mv |
|
|
診斷保護 |
斷線檢測、電源保護 |
|
|
冷端補償方式 |
冷端補償精度±1℃ |
|
|
顯示模式 |
攝氏度（℃）/華氏度（℉） |
|
|
端口保護 |
所有端口均有保護，可接入最高28.8V電壓不損壞 |
|
|
其它 |
電源接口 |
通過12PIN連接件提供，24V |
|
電源保護 |
過流保護，反接保護 |
|
|
IO端子 |
拔插式接線端子，間距3.5mm，黑橙色 |
|
|
指示燈 |
RUN（綠色）/ERR（紅色）兩個指示燈（RUN：運行狀態指示燈，通電后正常時為亮，發生故障為滅；ERR：為錯誤狀態指示燈，發生故障時亮） |
|
|
安裝方式 |
標準DIN導軌安裝 |
|
|
板尺寸 |
高100mm,寬23mm |
|
|
絲印 |
公司名“LEADSHINE”，產品名“PM-T0400-TC” |
|
|
認證要求 |
過CE認證 |
|

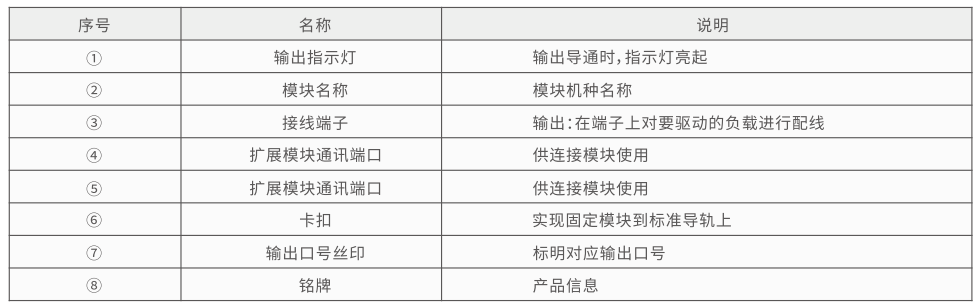

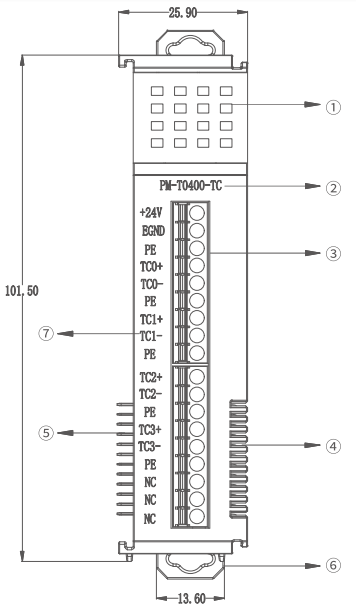

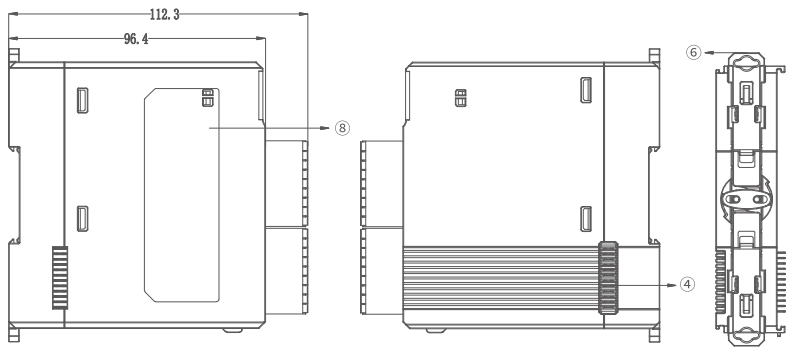

接口說明及安裝尺寸（單位：mm）

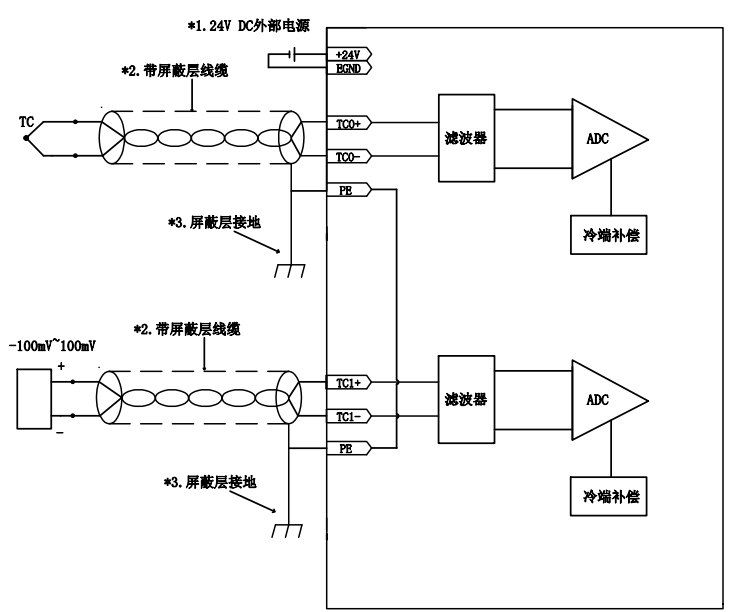

*1.外接直流24V電源；
*2.應使用帶屏蔽層導線；
*3.導線屏蔽層要接入模塊的PE端口。
R2系列模塊必須配合耦合器R2EC使用。
