■ 接口描述
● 控制信號
|
名稱 |
DMA882S-IO |
|
RUN+ |
啟停信號：兼容5~24VDC；懸空時，電機為停止(運行過程中該信號撤銷，則減速停止)，有信號輸入時，電機加速運行到設定速度； |
|
RUN- |
|
|
DIR+ |
方向信號：兼容5~24VDC； DIR+，DIR-：懸空時，電機正轉，有信號輸入時，電機反轉。 |
|
DIR- |
|
|
SPD+ |
兩段速切換信號：兼容5~24V信號； SPD+，SPD-：懸空時，電機以第一段速運行，信號輸入時，電機以第二段速運行，運行過程中切換該信號，電機以一定加速度或者減速度運行到指定速度。默認狀態(tài)下，SPD有信號輸入時，速度為當前速度的一半。 |
|
SPD- |
|
|
ALM+ |
報警信號：此信號用于驅動器故障信號輸出，為光電隔離OC輸出，最高承受電壓30V DC，最大飽和電流 100mA。 |
|
ALM- |
● 功率接口
|
名稱 |
功能 |
|
L |
電源輸入端，推薦電壓范圍：20VAC~80VAC，或者 30VDC~100VDC，變壓器供電請采用隔離的變壓器供電。 |
|
N |
|
|
A+、A- |
電機A相線圈 |
|
B+、B- |
電機B相線圈 |
■ 撥碼設定
● 電流設定
|
輸出峰值電流 |
輸出均值電流 |
SW1 |
SW2 |
SW3 |
|
Default（peak 2.1A） |
on |
on |
on |
|
|
2.7A |
1.93A |
off |
on |
on |
|
3.6A |
2.57A |
on |
off |
on |
|
4.6A |
3.29A |
off |
off |
on |
|
5.5A |
3.93A |
on |
on |
off |
|
6.4A |
4.57A |
off |
on |
off |
|
7.3A |
5.21A |
on |
off |
off |
|
8.2A |
5.86A |
off |
off |
off |
說明：當SW1、SW2、SW3 設為 on on on 時,可以通過PC軟件設定為所需電流，最大值8.2A，分辨率為0.1A。不設置則默認峰值電流為 2.1A。
● 轉速設定
|
轉速（轉/每分） |
SW5 |
SW6 |
SW7 |
SW8 |
|
Default（50） |
on |
on |
on |
on |
|
150 |
off |
on |
on |
on |
|
250 |
on |
off |
on |
on |
|
350 |
off |
off |
on |
on |
|
450 |
on |
on |
off |
on |
|
550 |
off |
on |
off |
on |
|
650 |
on |
off |
off |
on |
|
750 |
off |
off |
off |
on |
|
850 |
on |
on |
on |
off |
|
950 |
off |
on |
on |
off |
|
40 |
on |
off |
on |
off |
|
60 |
off |
off |
on |
off |
|
70 |
on |
on |
off |
off |
|
80 |
off |
on |
off |
off |
|
90 |
on |
off |
off |
off |
|
100 |
off |
off |
off |
off |

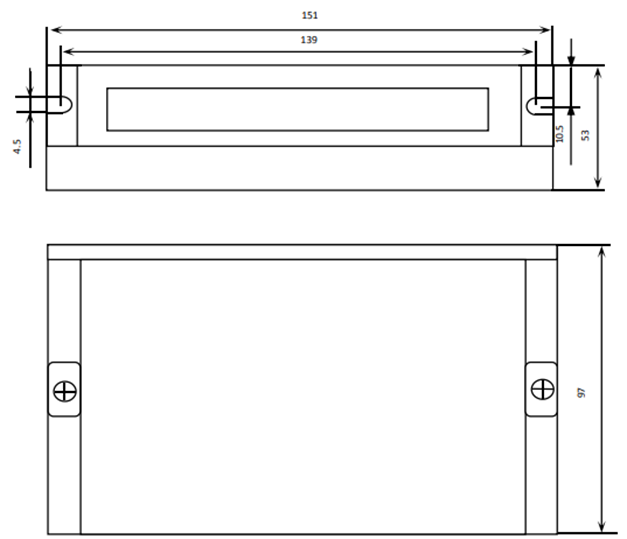

單位：mm
※推薦采用側面安裝，散熱效果更佳，安裝設計時，需要考慮接線端子大小和散熱所需空間！
