■ 接口描述
● 控制信號
|
名稱 |
DM2282-IO-24 |
|
PUL+ |
此處為啟動/停止信號，當 PUL+接24V正極，PUL-接24V負極時，電機以設定的轉速恒速運行；當PUL+和PUL-之間斷開信號時，電機停止運轉（運行過程中，減速停止）。 |
|
PUL- |
|
|
DIR+ |
方向信號：24VDC，懸空時，電機正轉，有信號輸入時，電機反轉。 |
|
DIR- |
|
|
ENA+ |
兩個功能，通過調試軟件的參數來選擇設置，具體如下描述： 1）使能功能：使能信號：24V信號； ENA+，ENA-：懸空時，電機受控狀態，驅動器有電流輸出，有信號輸入時，驅動器無電流輸出，電機不受控制；2）兩段速控制ENA+，和ENA-懸空或者無信號輸入，電機以當前撥碼設定的速度運行，檔 ENA+和 ENA-介入24V 信號時，電機速度減半（非缺省檔），如果是缺省檔，速度則是缺省檔設置的第二個速度。 |
|
ENA- |
|
|
ALM+ |
報警信號：此信號用于驅動器故障信號輸出，為光電隔離OC輸出，最高承受電壓30VDC，最大飽和電流 100mA。 |
|
ALM- |
● 功率接口
|
名稱 |
功能 |
|
L |
電源輸入端，推薦電壓范圍：180VAC~220VAC。 |
|
N |
|
|
A+、A- |
電機A相線圈 |
|
B+、B- |
電機B相線圈 |
■ 撥碼設定
● 電流設定
● 工作（動態）電流設定
|
輸出峰值電流 |
輸出均值電流 |
SW1 |
SW2 |
SW3 |
|
Default（2.2A） |
on |
on |
on |
|
|
2.2A |
1.6A |
off |
on |
on |
|
3.2A |
2.3A |
on |
off |
on |
|
4.2A |
3.2A |
off |
off |
on |
|
5.2A |
3.7A |
on |
on |
off |
|
6.3A |
4.4A |
off |
on |
off |
|
7.2A |
5.2A |
on |
off |
off |
|
8.2A |
5.9A |
off |
off |
off |
待機電流和待機時間可以通過PC機軟件進行設置，待機電流可在0—100%任意選擇，半流時間可在100—10000ms內任意選擇。待機電流可用SW4撥碼開關設定，off表示待機電流設為動態電流的一半，on表示待機電流與動態電流相同。一般用途中應將 SW4設成off，使得電機和驅動器的發熱減少，可靠性提高。出廠狀態為脈沖串停止后約 50 毫秒左右電流自動減至一半左右（實際值的 50％），發熱量理論上減至 25％。
● 轉速設定
|
步數/轉 |
SW5 |
SW6 |
SW7 |
SW8 |
|
Default（100） |
on |
on |
on |
on |
|
150 |
off |
on |
on |
on |
|
250 |
on |
off |
on |
on |
|
350 |
off |
off |
on |
on |
|
450 |
on |
on |
off |
off |
|
550 |
off |
on |
off |
on |
|
650 |
on |
off |
off |
on |
|
750 |
off |
off |
off |
on |
|
850 |
on |
on |
on |
off |
|
950 |
off |
on |
on |
off |
|
1050 |
on |
off |
on |
off |
|
1150 |
off |
off |
on |
off |
|
1250 |
on |
on |
off |
off |
|
1350 |
off |
on |
off |
off |
|
1450 |
on |
off |
off |
off |
|
1500 |
off |
off |
off |
off |
說明：SW5~SW9全為on時，用戶可以通過上位機軟件調試速度。

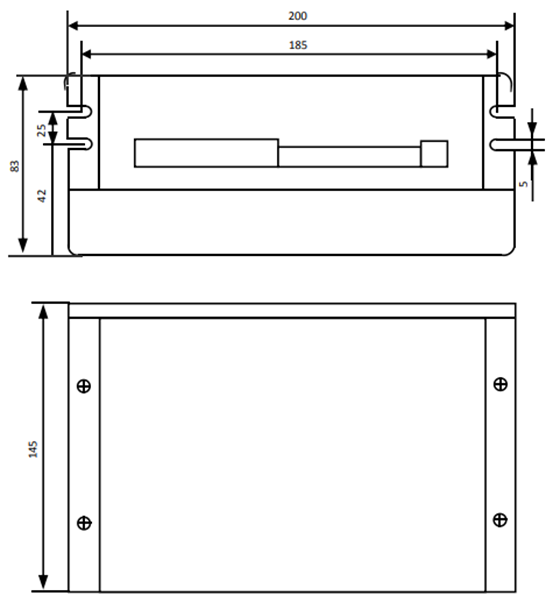

單位：mm
