驅動器尺寸相比單軸產品更薄；
相比兩個單軸產品，可節約一半以上的安裝空間。
減少驅動器維護數量；
減少接線，降低人工消耗。
節約網絡通訊線、電源線的消耗；
2DM3-EC系列是雷賽在高性能數字步進驅動器基礎上增加了總線通訊功能的二合一驅動產品?？偩€通訊采用EtherCAT總線通訊接口，基于EtherCAT從站技術，實現步進系統的實時控制與實時數據傳輸，使得現場總線達到100Mb/s的傳輸速率。具有使用簡單、穩定可靠、性能卓越等特點。支持包括雷賽、倍福、歐姆龍、基恩士、松下等在內的多家主站控制系統，在光伏、民用、鋰電設備、3C電子等行業得到普遍應用。
■ 產品特點
● 雙軸控制更高效
? 只占用同一個網絡節點
? 兩軸間可獨立控制，獨立運行，互不干擾
● 大幅提升用戶易用性
? 彈簧接線端子，即插即用，免IO焊線
? 兩組撥碼設置站點地址，更快捷直觀
● 大幅降低設備安裝空間
? 厚度比單軸產品更薄
? 相同軸數只需原來一半的安裝空間
● 讓客戶使用更安心
? EtherCAT總線可大幅抑制干擾和雜波的產生
? 全系列支持CE認證，增強版本支持兩路STO，保護設備更可靠
● 降低線材消耗
? 減少網絡通訊線用量，降低外部干擾引入可能
? 減少電源線用量，降低故障點
● 產品功能更強大
? 采用數碼管顯示狀態機、報警信息，故障診斷更快捷
? 驅動器免供電即可通過USB連接上位機，升級調試更方便|
型號 |
相數 |
輸出電流 |
供電電壓 |
輸入信號 |
輸出信號 |
適配電機 |
外形尺寸 |
|
2DM3-EC522 |
2 |
0.5-2.2A |
DC 20-50V |
4*2路數字量輸入 |
2*2路數字量輸出 |
20/28/35/42機座 |
155*116.5*28 mm |
|
2DM3-EC556 |
2 |
1.0-5.6A |
DC 20-50V |
4*2路數字量輸入 |
2*2路數字量輸出 |
42/57/60機座 |
155*116.5*28 mm |
|
2DM3-EC870 |
2 |
1.0-7.0A |
DC20-80V |
4*2路數字量輸入 |
2*2路數字量輸出 |
86機座 |
155*116.5*28 mm |
|
2DM3-EC432S |
2 |
0.5-3.2A |
DC 20-40V |
4*2路數字量輸入 |
2*2路數字量輸出 |
20/28/35/42機座 |
129*97*28mm |
|
2DM3-EC556S |
2 |
1.0-5.6A |
DC 20-50V |
4*2路數字量輸入 |
2*2路數字量輸出 |
57/60機座 |
129*97*34mm |

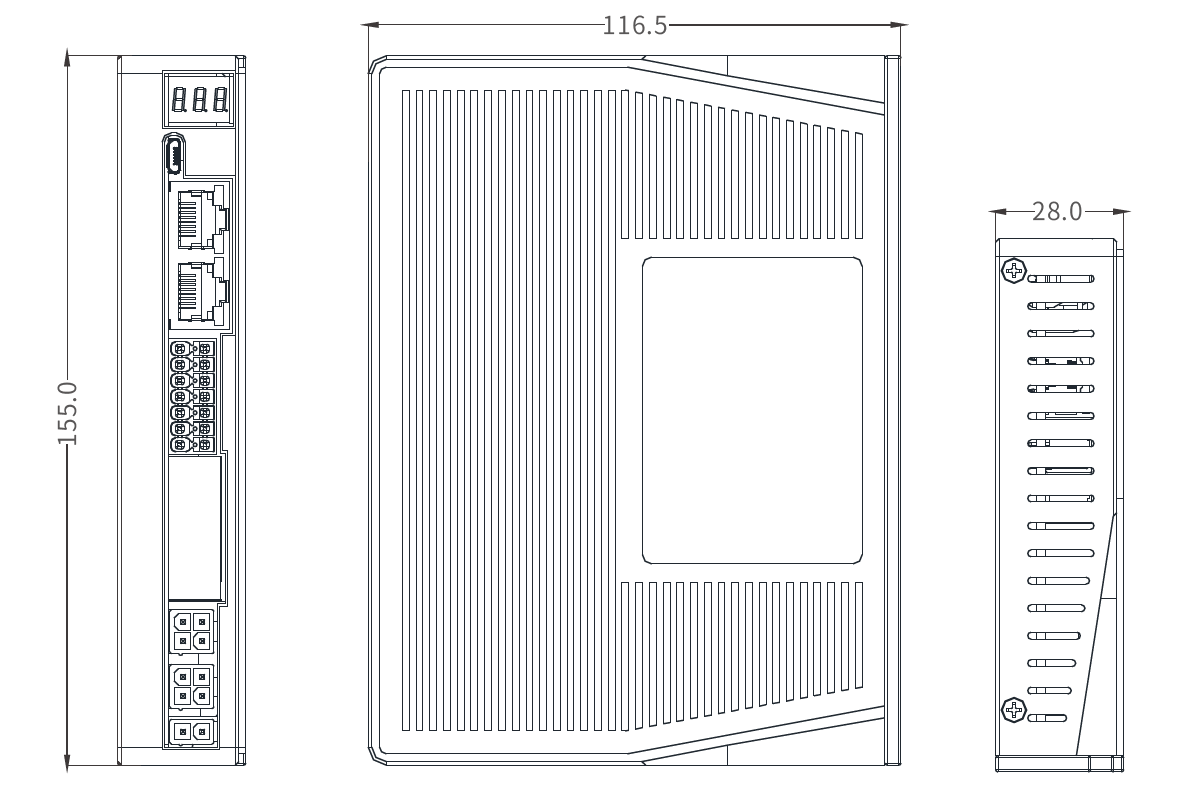

單位：mm
2DM3-EC556S
